產品詳情
莫來石磚是指以莫來石為主晶相的高鋁質耐火材料。一般氧化鋁含量在65%～75%之間。礦物組成除莫來石外，其中含氧化鋁較低者還含有少量玻璃相和方石英；含氧化鋁較高者還含有少量剛 玉。莫來石磚耐火度較高，可達1790℃以上。荷重軟化開始溫度1600～1700℃。常溫耐壓強度70～260MPa。抗熱震性良好。有燒結莫來石磚和電熔莫來石磚兩種。燒結莫來石磚以高鋁礬土熟 料為主要原料，加入少量黏土或生礬土作結合劑，經成型、燒成而制成。電熔莫來石磚以高礬土、工業氧化鋁和耐火黏土為原料，加入木炭或焦炭細粒作還原劑，成型后采用還原電熔法來制 造。電熔莫來石的結晶比燒結莫來石大，抗熱震性比燒結制品好。他們的高溫性能主要取決于氧化鋁的含量和莫來石相與玻璃分布的均勻性。

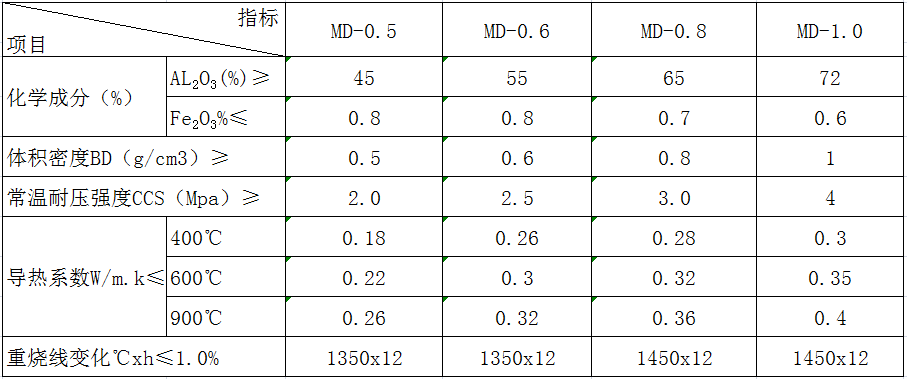

高鋁聚輕球磚產品特點：
1、低導熱率，具有很好的隔熱保溫效果;
2、低熱熔，由于低導熱率，莫來石系列輕質隔熱磚蓄積很少的熱能，在間歇操作中節能效果明顯;
3、雜質含量低具有非常低的鐵盒堿金屬等氧化物含量，因此，耐火度高;較高的含鋁量使其在還原氣氛下仍保持良 好的性能;
4、熱態耐壓強度高，耐火度較高，可達1790℃以上。荷重軟化開始溫度1450-1600℃。常溫耐壓強度2-6MPa。抗熱震性良好；
5、外觀尺寸精確，加快砌筑速度，減少耐火泥使用量，保證了砌體的強度和穩定性，從而延長襯里的壽命;
6、可加工成特殊形狀,以減少砌磚塊數和砌縫。
用途：
主要用于熱風爐爐頂、高爐爐身和爐底、玻璃熔窯蓄熱室、陶瓷燒結窯、石油裂解系統死角爐襯等。
